Cara Crimping Kabel LAN

         Untuk menghubungkan kabel UTP ke konektor RJ-45 terdapat dua tipe, yaitu straight dan cross, di mana keduanya memiliki fungsi yang berbeda. Pengkabelan dengan cara Straight digunakan untuk menghubungkan komputer dengan hub/switch sedangkan pengkabelan dengan cara Cross digunakan untuk menghubungkan komputer langsung tanpa hub/switch, biasanya model kabel Cross digunakan untuk menghubungkan PC ke PC atau Laptop ke Laptop.

Alat-alat yang digunakan:

• Tang Crimping
• Konektor RJ-45
• Kabel UTP
• LAN TESTER

                                                                  Tang Crimping

                                                                    Konektor RJ-45

                                                                         Kabel UTP

                                                                           LAN Tester

a. Susunan kabel Straigh, yaitu:

 Keterangan:

Urutan Ujung A

• Coklat
• Putih Coklat
• Hijau
• Putih Biru
• Biru
• Putih Hijau
• Orange
• Putih Orange

Urutan Ujung B

• Coklat
• Putih Coklat
• Hijau
• Putih Biru
• Biru
• Putih Hijau
• Orange
• Putih Orange

Langkah-langkah membuat kabel straight, yaitu:

1. Kupas kulit kabel UTP kira-kira sepanjang 2 cm.
2. Luruskan kabel yang masih kusut.
3. Susun rapi delapan kabel yang terdapat didalam sesuai dengan urutan diatas.
4. Ratakan ujung kabel dengan memotong nya menggunakan Tang Crimping.
5. Setelah itu urutan warna dengan benar dan ujung kabel sudah rata, masukan kabel kedalam konektor RJ-45.
6. Pastikan ujung kabel menyentuh ujung RJ-45, dan jepitlah menggunakan Tang Crimping.
7. Lakukan uji kabel apakah sudah benar atau belum menggunakan Lan tester, jika semua lampu menyala, berarti kabel tersebut telah di crimping dengan benar dan bisa digunakan.

b. Susunan kabel Cross, yaitu:

Keterangan:

Urutan Ujung A

• Coklat
• Putih Coklat
• Hijau
• Putih Biru
• Biru
• Putih Hijau
• Orange
• Putih Orange

Urutan Ujung B

• Coklat
• Putih coklat
• Orange
• Putih biru
• Biru
• Putih Orange
• Hijau
• Putih Hijau

Langkah-langkah membuat kabel Cros, yaitu:

1. Kupas kulit kabel UTP kira-kira sepanjang 2 cm.
2. Luruskan kabel yang masih kusut.
3. Susun rapi delapan kabel yang terdapat didalam sesuai dengan urutan diatas.
4. Ratakan ujung kabel dengan memotong nya menggunakan Tang Crimping.
5. Setelah itu urutan warna dengan benar dan ujung kabel sudah rata, masukan kabel kedalam konektor RJ-45.
6. Pastikan ujung kabel menyentuh ujung RJ-45, dan jepitlah menggunakan Tang Crimping.
7. Lakukan uji kabel apakah sudah benar atau belum menggunakan Lan tester, jika semua lampu menyala, berarti kabel tersebut telah di crimping dengan benar dan bisa digunakan.

Demikian langkah-langkah melakukan cimping pada kabel LAN beserta penjelasanya..

Semoga bermanfaat...

Read more...

TOPOLOGI JARINGAN

Pengertian

Topologi jaringan komputer adalah suatu konsep untuk menghubungkan beberapa atau banyak komputer sekaligus menjadi suatu jaringan yang saling terkoneksi. Dan setiap macam topologi jaringan komputer akan berbeda dari segi kecepatan pengiriman data, biaya pembuatan, serta kemudahan dalam proses maintenancenya. Dan juga setiap jenis topologi jaringan komputer memiliki kelebihan serta kekurangannya masing-masing.

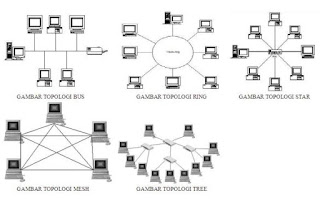

Macam-macam topologi jaringan, yaitu:

• Topologi Star
• Topologi Ring
• Topoligo Bus
• Topologi Tree
• Topologi Mesh

a. Topologi Star

Topologi star merupakan bentuk jaringan dimana terdapat satu penghubung (Hub/Switch) sebagai pusat dan setiap komputer terhubung ke penghubung tersebut. Hub/Switch posisinya ada di central dan berfungsi untuk menghubungkan satu komputer ke komputer lain yang terhubung dan juga menghubungkan komputer ke File Server. Apabila komputer berkirim data antara satu dengan yang lainnya maka data tersebut harus mengalir ke Hub/Switch terlebih dahulu baru kemudian menuju ke komputer yang dituju.

Kelebihan

Jika satu kabel sub node terputus maka sub node yang lainnya tidak terganggu, tetapi apabila central node terputus maka semua node disetiap sub node akan terputus.

Kekurangan

Tidak dapat Digunakan kabel yang “kelas rendah” karena hanya menghandel satu traffic node, karena untuk berkomunikasi antara satu node ke node lainnya membutuhkan beberapa kali hops.

b. Topologi Ring

Topologi ring digunakan dalam jaringan yang memiliki performance tinggi, jaringan yang membutuhkan bandwidth untuk fitur yang time-sensitive seperti video dan audio, atau ketika performance dibutuhkan saat komputer yang terhubung ke jaringan dalam jumlah yang banyak.

Pada Topologi ring, masing-masing titik/node berfungsi sebagai repeater yang akan memperkuat sinyal disepanjang jalurnya, artinya masing-masing perangkat saling bekerjasama untuk menerima sinyal dari perangkat sebelumnya kemudian meneruskannya pada perangkat selanjutnya, proses menerima dan meneruskan sinyal data ini dibantu oleh token.

Kelebihan

• Data mengalir dalam satu arah sehingga terjadinya collision dapat dihindarkan.
• Aliran data mengalir lebih cepat karena dapat melayani data dari kiri atau kanan dari server.
• Dapat melayani aliran lalulintas data yang padat, karena data dapat bergerak kekiri atau kekanan.
• Waktu untuk mengakses data lebih optimal.

Kekurangan

• Apabila ada satu komputer dalam ring yang gagal berfungsi, maka akan mempengaruhi keseluruhan jaringan.
• Menambah atau mengurangi komputer akan mempengaruhi jaringan.
• Sulit untuk melakukan konfigurasi ulang.

c. Topologi Bus

Topologi bus adalah topologi yang pertama kali digunakan untuk menghubungkan komputer. dalam topologi ini masing-masing komputer akan terhububng dari satu kabel panjang ke beberapa terminal, dan pada akhir dari kabel di akhiri dengan satu terminator. Topologi ini sudah sangat jarang digunakan didalam membangun jaringan komputer biasa karena memiliki beberapa kekurangan diantaranya kemungkinan terjadi nya tabrakan aliran data, jika salah satu perangkat putus atau terjadi kerusakan pada satu bagian komputer maka jaringan langsung tidak berfungsi.

Kelebihan

• Tidak memerlukan sumber daya kabel yang banyak
• Biayanya lebih murah dibanding dengan topologi lainnya
• Tidak terlalu rumit jika ingin menambah jangkauan jaringan
• Sangat sederhana

Kelemahan

• Tidak cocok untuk lalu lintas jaringan yang padat.
• Setiap barrel connector yang digunakan sebagai penghubung memperlemah sinyal elektrik yang dikirimkan, dan kebanyakan akan menghalangi sinyal untuk dapat diterima dengan benar.
• Sangat sulit untuk melakukan troubleshoot pada bus.
• Lebih lambat dibandingkan dengan topologi yang lain.

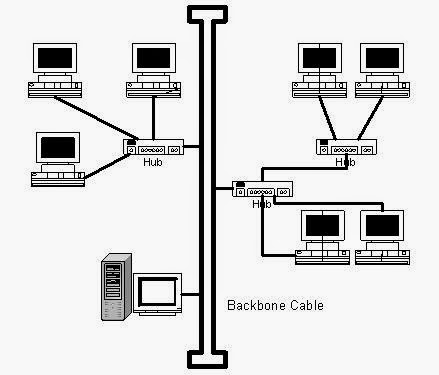

d. Topologi Tree

Topologi jaringan Tree (pohon) merupakan gabungan dari beberapa topologi star yang dihubungan dengan topologi bus, jadi setiap topologi star akan terhubung ke topologi star lainnya menggunakan topologi bus, biasanya dalam topologi ini terdapat beberapa tingkatan jaringan, dan jaringan yang berada pada tingkat yang lebih tinggi dapat mengontrol jaringan yang berada pada tingkat yang lebih rendah.

Kelebihan

• Mudah menemukan suatu kesalahan dan juga mudah melakukan perubahan jaringan jika diperlukan.
• Kemudahan dan keunggulan dalam manajemen data.
• Kemudahan dalam pengelompokan workstation yang sejenis.

Kelemahan

• Menggunakan banyak kabel.
• Sering terjadi tabrakan dan lambat.
• Jika terjadi kesalahan pada jaringan tingkat tinggi, maka jaringan tingkat rendah akan terganggu juga.
• Lalu lintas dan sinyal tergolong lambat karena terbagi-bagi

e. Topologi Mesh

Topologi mesh adalah topologi gabungan dari  topologi Ring dan Star yang sudah saya jelaskan diatas. Topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju.

Kelebihan

• Keuntungan utama dari penggunaan topologi mesh adalah fault tolerance.
• Terjaminnya kapasitas channel komunikasi, karena memiliki hubungan yang berlebih.
• Relatif lebih mudah untuk dilakukan troubleshoot.

Kelemahan

• Sulitnya pada saat melakukan instalasi dan melakukan konfigurasi ulang saat jumlah komputer dan peralatan-peralatan yang terhubung semakin meningkat jumlahnya.
• Biaya yang besar untuk memelihara hubungan yang berlebih.
• Diperlukan ruangan yang lumayan besar dalam membangun jaringan.

Semoga Bermanfaat....

Read more...

JARINGAN KOMPUTER

Jaringan komputer adalah sebuah sistem yang terdiri dari dua atau lebih komputer yang saling terhubung satu sama lain melalui media transmisi atau media komunikasi sehingga dapat saling berbagi data, aplikasi maupun berbagi perangkat keras komputer. Istilah jaringan komputer sendiri juga dapat diartikan sebagai kumpulan sejumlah terminal komunikasi yang terdiri dari dua komputer atau lebih yang saling terhubung. Tujuan dibangunnya jaringan komputer adalah agar informasi/ data yang dibawa pengirim (transmitter) dapat sampai kepada penerima (receiver) dengan tepat dan akurat.

Macam-Macam Jaringan Komputer

Pada umumnya jaringan komputer di kelompokkan menjadi 5 kategori, yaitu:

• Berdasarkan jangkauan geografis
• Distribusi sumber informasi/ data
• Media transmisi data
• Berdasarkan peranan dan hubungan tiap komputer dalam memproses data
• Berdasarkan jenis topologi yang digunakan

I. Berdasarkan Jangkauan Geografis

a. LAN (Local Area Network)

         LAN merupakan jaringan yang hanya mencakup wilayah kecil saja, misalnya warnet, kantor, atau sekolah. Umumnya jaringan LAN luas areanya tidak lebih dari 1 km persegi. Biasanya jaringan LAN menggunakan teknologi IEEE 802.3 Ethernet yang mempunyai kecepatan transfer data sekitar 10, 100, bahkan 1000 MB/s. Selain menggunakan teknologi Ethernet, tidak sedikit juga yang menggunakan teknologi nirkabel seperti Wi-fi untuk jaringan LAN.

b. MAN (Metropolitan Area Network)

          MAN merupakan jaringan yang mencakup suatu kota dengan dibekali kecepatan transfer data yang tinggi. Bisa juga diartikan, jaringan MAN merupakan gabungan dari beberapa jaringan LAN. Jangakauan dari jaringan MAN berkisar 10-50 km. MAN hanya memiliki satu atau dua kabel dan tidak dilengkapi dengan elemen switching yang berfungsi membuat rancangan menjadi lebih simple.

c. WAN (Wide Area Network)

          WAN merupakan jaringan yang jangkauannya mencakup daerah geografis yang luas, misalnya sebuah negara bahkan benua. WAN umumnya digunakan untuk menghubungkan dua atau lebih jaringan lokal sehingga pengguna dapat berkomunikasi dengan pengguna lain meskipun berada di lokasi yang berbebeda.

II. Berdasarkan Distribusi Sumber Informasi/ Data

a. Jaringan Terpusat

          Jaringan terpusat adalah jaringan yang terdiri dari komputer client dan komputer server dimana komputer client bertugas sebagai perantara dalam mengakses sumber informasi/ data yang berasal dari komputer server. Dalam jaringan terpusat, terdapat istilah dumb terminal (terminal bisu), dimana terminal ini tidak memiliki alat pemroses data.

b. Jaringan Terdistribusi

          Jaringan terdistribusi merupakan hasil perpaduan dari beberapa jaringan terpusat sehingga memungkinkan beberapa komputer server dan client yang saling terhubung membentuk suatu sistem jaringan tertentu.

III. Berdasarkan Media Transmisi Data yang Digunakan

a.  Jaringan Berkabel (Wired Network)

          Media transmisi data yang digunakan dalam jaringan ini berupa kabel. Kabel tersebut digunakan untuk menghubungkan satu komputer dengan komputer lainnya agar bisa saling bertukar informasi/ data atau terhubung dengan internet. Salah satu media transmisi yang digunakan dalam wired network adalah kabel UTP.

b. Jaringan Nirkabel (Wireless Network)

          Dalam jaringan ini diperlukan gelombang elektromagnetik sebagai media transmisi datanya. Berbeda dengan jaringan berkabel (wired network), jaringan ini tidak menggunakan kabel untuk bertukar informasi/ data dengan komputer lain melainkan menggunakan gelombang elektromagnetik untuk mengirimkan sinyal informasi/ data antar komputer satu dengan komputer lainnya. Wireless adapter, salah satu media transmisi yang digunakan dalam wireless network.

IV. Berdasarkan Peranan dan Hubungan Tiap Komputer dalam Memproses Data

a. Jaringan Client-Server

           Jaringan ini terdiri dari satu atau lebih komputer server dan komputer client. Biasanya terdiri dari satu komputer server dan beberapa komputer client. Komputer server bertugas menyediakan sumber daya data, sedangkan komputer client hanya dapat menggunakan sumber daya data tersebut.

b. Jaringan Peer to Peer

           Dalam jaringan ini, masing-masing komputer, baik itu komputer server maupun komputer client mempunyai kedudukan yang sama. Jadi, komputer server dapat menjadi komputer client, dan sebaliknya komputer client juga dapat menjadi komputer server.

V. Berdasarkan Jenis Topologi Jaringan yang Digunakan

          Topologi jaringan komputer merupakan bentuk/ struktur jaringan yang menghubungkan komputer satu dengan yang lain. Jenis-jenis jaringan komputer berdasarkan topologi yaitu:

• Topologi Bus
• Topologi Ring
• Topologi Tree
• Topologi Mesh
• Topologi Linier

Untuk penjelasannya klik disini.

Manfaat dari jaringan komputer

Terdapat banyak sekali manfaat jaringan komputer, antara lain :

• Dengan jaringan komputer, user (pengguna) bisa mengakses file yang user miliki sekaligus file user lain yang telah diseberluaskan melalui suatu jaringan, misal jaringan internet.
• Melalui jaringan komputer, kita bisa melakukan proses pengiriman data secara cepat dan efisien.
• Jaringan komputer membantu user berhubungan dengan user lain dari berbagai negara dengan mudah.
• User (pengguna) dapat mengirim teks, gambar, audio, maupun video secara real time dengan bantuan jaringan komputer.
• User juga dapat mengakses berita atau informasi dengan sangat mudah melalui internet dikarenakan internet merupakan salah satu contoh jaringan komputer.
• Selain itu, misalkan dalam suatu kantor memerlukan printer, user tidak perlu membeli printer dalam jumlah yang banyak di kantor. user cukup membeli satu printer saja untuk digunakan oleh semua pegawai kantor dengan bantuan jaringan komputer.

Semoga bermanfaat....
